冷库设计建造中制冷装置的节流机构怎么选型?

时间:2016-05-13编辑:库华制冷浏览:
冷库设计方案合理规范和冷库设建造施工专业规范是选择冷库工程商时需要考虑的重要因素。那在冷库设计建造时,心脏部件的制冷装置是需要配置节流机构的,以保证所建造冷库的安全且平稳运行。冷库设计建造中冷库制冷装置常用的节流机构有手动膨胀阀、浮球阀和热力膨胀阀三种,在具体选型时那要怎么选才合适呢?冷库工程师在选型时主要是以阀门的容量为依据,选型时考虑阀前后压力差的大小、制冷能力等来最终确定型号。

手动膨胀阀

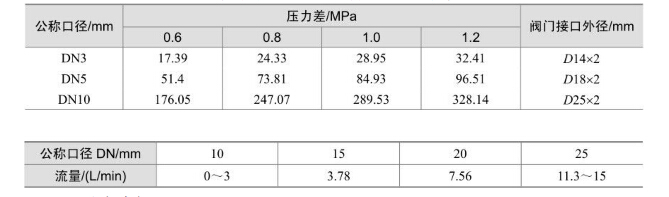

在选择手动膨胀阀的型号时根据阀前后压力差、阀门所处制冷回路的制冷量确定阀门的痛经,选择与之相对应的膨胀阀型号,手动膨胀阀的容量(上)和流量(下)如图,单位为kW。
手动膨胀阀的容量和流量图

浮球阀
浮球阀常用于具有自由液面的蒸发器、中间冷却器和气液分离器提供液量的自动调节,一般根据制冷系统的制冷量大小来选择。冷库设计建造中制冷装置选用的浮球阀氨液体在其中的流通方式又分为直通式和非直通式,目前非直通式适用范围更广一些。

热力膨胀阀

热力膨胀阀普遍用于氟利昂制冷系统中,能根据蒸发器出口处制冷剂蒸发过热度的大小自动调节阀门的开度,达到调节制冷剂供液量的目的,使制冷剂的流量与蒸发器的负荷相匹配。冷库设计建造中制冷装置的热力膨胀阀适用于没有自由液面的蒸发器,有内平衡式和外平衡式之分。具体的选型原则主要根据制冷量大小、制冷剂种类、节流前后的压力差、蒸发器管内制冷剂的流动阻力等因素来确定热力膨胀阀的形式和型号。一般情况需考虑20%~30%的余量。
